نقشه اجرایی ساختمان
نقشه اجرایی ساختمان چیزی بیشتر از چند طرح ساده است. این نقشه، قلب تپنده پروژه است؛ جایی که طراحی، اجرا، قوانین، دقت و هماهنگی به هم میرسند. بدون این سند حیاتی، پروژه ممکن است در زمان، هزینه و کیفیت به مشکل بربخورد.
قبل از اینکه کلنگ به زمین بخورد، پیش از ریختن اولین بتن یا نصب اولین سیم، همه عوامل پروژه به نقشهای نیاز دارند که مثل یک راهنما، مسیر را نشان دهد. این نقشه نه فقط یک تصویر دوبعدی، بلکه یک سند فنی و کاربردی است که آینده ساختمان را از همان ابتدا ترسیم میکند.
جایگاه نقشه اجرایی ساختمان؛ از طرح تا اجرا
نقشههای ساختمانی در دو مرحله اصلی آماده میشوند. مرحله اول، نقشههای معماری اولیه است که برای گرفتن مجوز از شهرداری تهیه میشود و به ابعاد کلی، کاربری فضاها و رعایت قوانین شهری توجه دارد. اما مرحله دوم، یعنی نقشههای اجرایی، دقیقترین و کاملترین سند پروژه است که وظیفه هدایت گامبهگام ساختوساز را بر عهده دارد.
این نقشهها نه تنها نشان میدهند ساختمان چگونه ساخته میشود، بلکه مشخص میکنند چه کسی، با چه مصالحی، در چه زمانی و به چه ترتیبی این کار را انجام دهد. همه اینها باید با آییننامههای استاندارد همخوانی داشته باشد. مهندسان معماری، عمران، تأسیسات مکانیکی و برقی این نقشهها را تهیه میکنند و هر بخش از پروژه با کمک آنها پیش میرود.
اجزای تشکیلدهنده نقشه اجرایی
نقشههای اجرایی مجموعهای از اطلاعات گرافیکی، عددی و فنی را در خود جای دادهاند که به چند دسته اصلی تقسیم میشوند:
نقشههای معماری

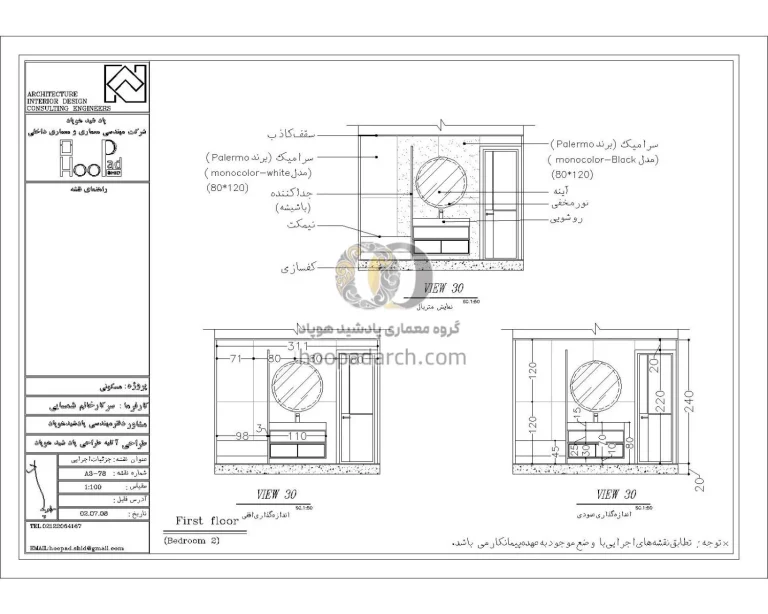

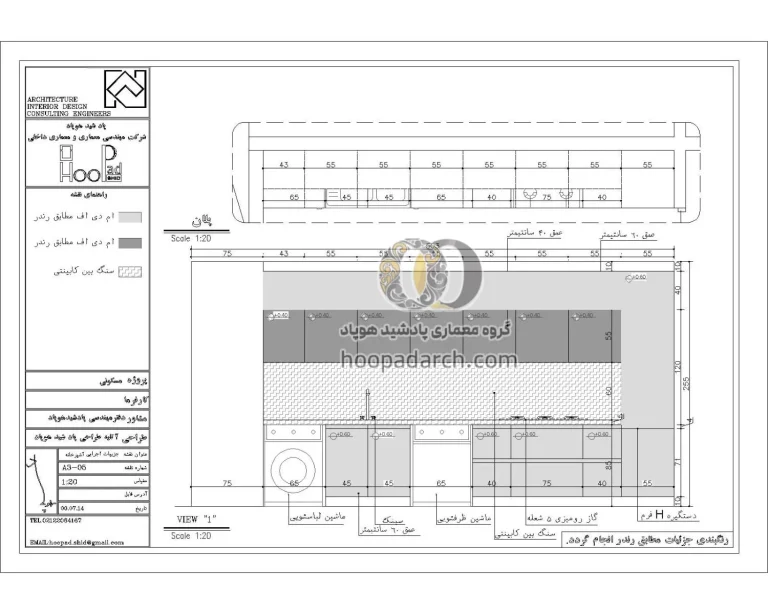

این نقشهها شامل پلانها، نماها، برشها، داکتها، رایزرها، محل دقیق فضاها، اندازه اتاقها، ضخامت دیوارها و جایگاه درها و پنجرهها هستند. هدفشان این است که تیم اجرایی بتواند اسکلت و شکل کلی ساختمان را به درستی بسازد.
نقشههای سازهای
این بخش اطلاعات کلیدی درباره نوع سازه (بتنی، فولادی یا چوبی)، محل و اندازه تیرها، ستونها، فونداسیون، آرماتورها و اتصالات را نشان میدهد. این نقشهها طوری طراحی شدهاند که حتی در پروژههای پیچیده، سازه با استحکام لازم ساخته شود.
نقشه تأسیسات برقی

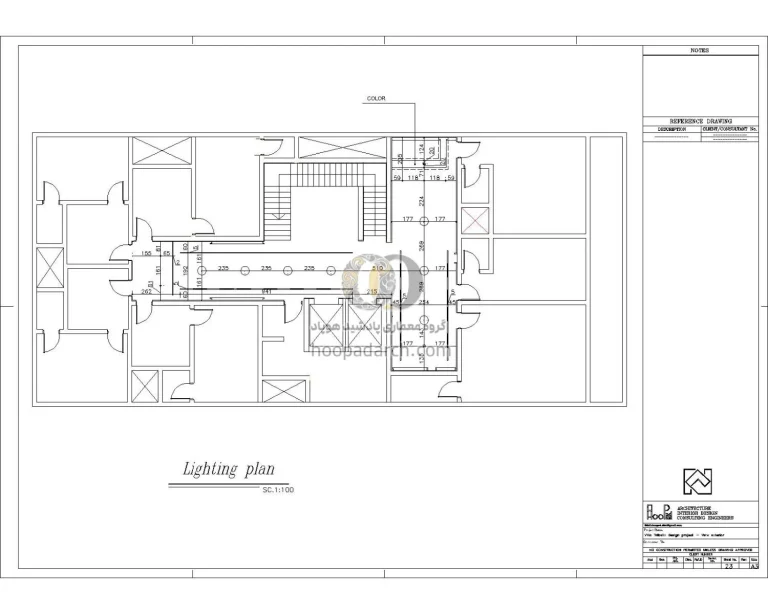

اینجا محل عبور کابلها، نوع و تعداد سیمها، مسیر چاه ارت، مشخصات تابلو برق، فیوزها، جای کلید و پریزها و مدارهای روشنایی یا پریزهای خاص (مثل کولر، یخچال یا آیفون تصویری) مشخص میشود. این نقشهها از خطاهای خطرناک یا مشکلات بعدی در سیمکشی جلوگیری میکنند.
نقشه تأسیسات مکانیکی
این نقشهها مسیر لولهکشی آب سرد و گرم، فاضلاب، سیستم گرمایش و سرمایش، تهویه، کانالکشی کولر و قطعات موتورخانه را نشان میدهند. این بخش برای ایمنی، بهداشت و راحتی حرارتی ساختمان بسیار مهم است.
نقشههای اجرایی، راهنمای زنده ساختوساز
آنچه نقشه اجرایی ساختمان را خاص میکند، دستورالعملهای عملی آن است. مثلاً در نقشه فونداسیون، ممکن است نوع اختلاط بتن، استاندارد پوشش میلگردها یا مدل الکترود جوشکاری نوشته شود. در پروژههای چوبی، محل دقیق اتصالات و نوع پیچ یا مهارها با کد مشخص میشود.
در نقشههای مکانیکی هم شاید ظرفیت پمپ، شیب فاضلاب یا جای دقیق شترگلوها معلوم باشد. این جزئیات به پیمانکار، تکنسین، ناظر و حتی فروشندگان مصالح کمک میکند تا کار را با کمترین ابهام و مشکل پیش ببرند.
ابعاد و قالبهای فنی نقشهها
نقشههای اجرایی در اندازههای A0 تا A3 تهیه میشوند و بسته به بزرگی پروژه، ممکن است شامل دهها یا صدها برگ باشند. برای مثال، یک ساختمان ۵ طبقه با ۱۰۰۰ مترمربع زیربنا معمولاً ۲۰ تا ۳۰ برگ نقشه دارد. مقیاس این نقشهها هم از 1:100 تا 1:25 تغییر میکند.
هماهنگی میان تخصصها؛ شرط موفقیت اجرای نقشهها
یکی از کلیدهای موفقیت، هماهنگی بین نقشههای مختلف است. اگر نقشه تأسیسات مکانیکی با نقشه معماری در محل رایزرها همخوانی نداشته باشد، در زمان اجرا مشکلاتی پیش میآید. برای همین، تطبیق نقشهها، نشان دادن جهت شمال، موقعیت ساختمان نسبت به قبله، کدهای ارتفاعی دقیق و علامتگذاری درست، از ضروریات است.
اهمیت آموزش نقشهخوانی
هر چقدر هم نقشه دقیق باشد، اگر خوانده نشود، فایدهای ندارد. نقشهها زبان خاص خود را دارند، پر از نمادهای تخصصی. همه افراد پروژه، از کارگر تا مهندس، باید نقشهخوانی بلد باشند، اشتباهات، دوبارهکاری و اختلاف بین تیمها حتمی خواهد بود.
نرمافزارهای مورد استفاده در تهیه نقشه
نرمافزارهایی مثل AutoCAD، Revit و Tekla ابزارهای اصلی برای تهیه نقشههای اجرایی هستند. امروزه مدلسازی اطلاعات ساختمان (BIM) هم بسیار محبوب شده، چون امکان هماهنگی سهبعدی بین رشتهها را فراهم میکند.
هزینه تهیه نقشههای اجرایی
هزینه این نقشهها به نوع ساختمان، پیچیدگی پروژه، میزان جزئیات، مساحت، محل پروژه و تخصص تیم طراحی بستگی دارد. پروژههای خاص با جزئیات بیشتر و نیاز به هماهنگی پیچیده، طبیعتاً هزینه بیشتری دارند.
